ADSL (Asymmetric Digital Subscriber Line — Асимметричная цифровая абонентская линия) входит в число технологий высокоскоростной передачи данных, известных как технологии DSL (Digital Subscriber Line — Цифровая абонентская линия) и имеющих общее обозначение xDSL. К другим технологиям DSL относятся HDSL, VDSL, SHDSL, SDSL, IDSL, MSDSL.

Общее название технологий DSL возникло в 1989 г., когда впервые появилась идея использовать аналого-цифровое преобразование на абонентском конце линии, что позволило бы усовершенствовать технологию передачи данных по витой паре медных телефонных проводов. Технология ADSL была разработана для обеспечения высокоскоростного (можно даже сказать мегабитного) доступа к интерактивным видеослужбам (видео по запросу, видеоигры и т.п.) и не менее быстрой передачи данных (доступ в Интернет, удаленный доступ к ЛВС и другим сетям).

Так что же такое ADSL? Прежде всего, ADSL является технологией, позволяющей превратить витую пару телефонных проводов в тракт высокоскоростной передачи данных. Линия ADSL соединяет два модема ADSL (клиентский модем и модем внутри DSLAMа), которые подключены к каждому концу витой пары телефонного кабеля (Рис. 1). При этом организуются три информационных канала — «исходящий» поток передачи данных, «восходящий» поток передачи данных и канал обычной телефонной связи (POTS) (Рис. 2). Канал телефонной связи выделяется с помощью фильтров, что гарантирует работу вашего телефона даже при аварии соединения ADSL.

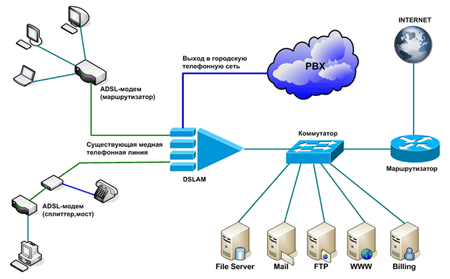

Рис.1. Организация канала

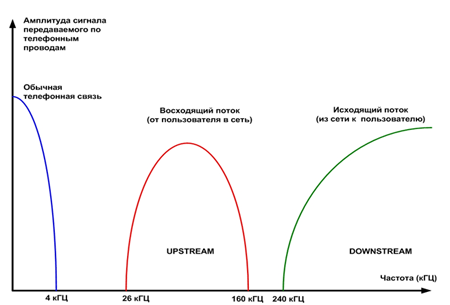

Рис.2. Распределение частот в ADSL

ADSL является асимметричной технологией — скорость «исходящего» потока данных (т.е. тех данных, которые передаются в сторону конечного пользователя) выше, чем скорость «восходящего» потока данных (в свою очередь передаваемого от пользователя в сторону сети). Сразу же следует сказать, что не следует искать здесь причину для беспокойства. Скорость передачи данных от пользователя (более «медленное» направление передачи данных) все равно значительно выше, чем при использовании аналогового модема. Фактически же она также значительно выше, чем ISDN.

Технология предусматривает резервирование определенной полосы частот для обычной телефонной связи. Однако следует отдать должное разработчикам новых технологий, которые все же оставили телефонным абонентам узенькую полоску частот для живого общения. При этом телефонный разговор можно вести одновременно с высокоскоростной передачей данных, а не выбирать одно из двух. Более того, даже если у вас отключат электричество, обычная «старая добрая» телефонная связь будет работать по-прежнему, и с вызовом электрика у вас никаких проблем не возникнет. Обеспечение такой возможности было одним из разделов оригинального плана разработки ADSL. Даже одна эта возможность дает системе ADSL значительное преимущество перед ISDN.

Скорости. Факторами, влияющими на скорость передачи данных, являются состояние абонентской линии (т.е. диаметр проводов, наличие кабельных отводов и т.п.) и ее протяженность. Затухание сигнала в линии повышается при увеличении длины линии и возрастании частоты сигнала, и уменьшается с увеличением диаметра провода. Фактически функциональным пределом для ADSL является абонентская линия длиной 3,5 — 5,5 км при толщине проводов 0,5 мм. В настоящее время ADSL обеспечивает скорость «нисходящего» потока данных в пределах от 1,5 Мбит/с до 8 Мбит/с и скорость «восходящего» потока данных от 640 Кбит/с до 1,5 Мбит/с:

Общая тенденция развития данной технологии обещает в будущем увеличение скорости передачи данных, особенно в «исходящем» направлении. Прежде всего, скорость передачи данных. В 2002-2003 гг. появились новые стандарты: ADSL2, ADSL2+, ADSL2++, READSL2.

В технологии ADSL2 (стандарты G.992.3, G.992.4) максимально учтен опыт использования ADSL, улучшены спектральная и канальная эффективность, алгоритмы модуляции, инициализация канала и адаптивного выбора скорости передачи данных.  Это позволило, с одной стороны, довести максимальную скорость передачи до 12 Мбит/с, а с другой – увеличить дальность связи. Для повышения надежности и быстрого устранения  неисправностей улучшены средства диагностики и мониторинга канала на обоих концах линии, причем информация доступна даже при отсутствии ADSL-соединения. Кроме того, введены дополнительные энергосберегающие  режимы для периодической неактивной линии.

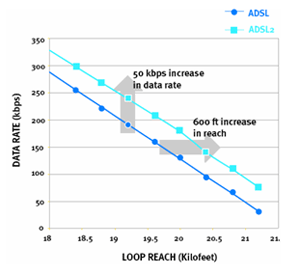

Рис.3 Сравнение ADSL и ADSL2

В ADSL2+ (стандарт G.992.5), вдвое, до 2.2 МГц, увеличен используемый диапазон частот, и на столько же выросла скорость передачи данных. Так на линии длинной 1500 м скорость передачи данных может достигать 20 Мбит/с. Обратная совместимость с ADSL и ADSL2 позволяет использовать уже имеющееся оборудование. Дополнительно предприняты некоторые методы по уменьшению наводок между парами в одном кабеле.

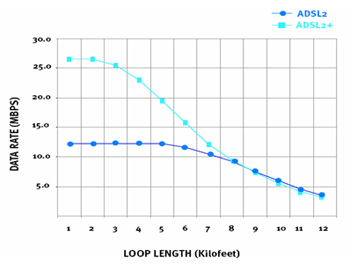

Рис.4. Сравнение ADSL2 и ADSL2+

В нестандартизованном пока  еще стандарте ADSL2++ полоса частот по сравнению с ADSL увеличена вчетверо, до 4.4 МГц, а максимальная скорость передачи данных достигает 48 Мбит/с.
READSL2, путем более гибкого выбора границ между частотами прямого и обратного канала позволяет увеличить дальность передачи данных до 7 км.

Стандарт ADSL Дальность, км Диапазон частот, МГц Скорость исходящего потока, Мбит/с Скорость входящего потока, Мбит/с ADSL 6 1,1 8 1 ADSL 2 (стандарты G.992.3, G.992.4) 7 1,1 12 1 ADSL 2+ (стандарт G.992.5) 3 2,2 24 2 ADSL  2++ (не стандартизован) ? 4,4 48 3 Re-ADSL 2 (не стандартизован) 6,5-7 ? ? ?

Выводы. Одним из основных преимуществ ADSL по сравнению с другими технологиями высокоскоростной передачи данных является использование самых обычных витых пар медных проводов телефонных кабелей. Совершенно очевидно, что таких пар проводов насчитывается гораздо больше (и это еще слабо сказано), чем, например, кабелей, проложенных специально для кабельных модемов. ADSL образует, если можно так сказать, «наложенную» сеть. При этом дорогостоящей и отнимающей много времени модернизации коммутационного оборудования (как это необходимо для ISDN) не требуется. После установки модемов ADSL вы получаете постоянно установленное соединение. Высокоскоростной канал передачи данных всегда готов к работе — в любой момент, когда вам это потребуется. Полоса пропускания линии принадлежит пользователю целиком. Так как для работы различных функций выделены различные частотные каналы полосы пропускания абонентской линии, ADSL позволяет одновременно передавать данные и говорить по телефону. Вы можете звонить по телефону и отвечать на звонки, передавать и принимать факсы, одновременно с этим, находясь в сети интернет или получая данные из корпоративной сети ЛВС.
