Внимание! Сайт не обновляется.

 Приглашаю за новой информацией по новым адресам

Информация о других стадиях производства на стр: Получение сырья и его предварительная обработка Приготовление прядильного раствора (расплава)
Вытягивание и термообработка волокна
"Отделка волокна"

Процесс формования волокон состоит из следующих этапов:

• - продавливание прядильного раствора через отверстия фильер,
• - затвердевание вытекающих струек,
• - наматывание полученных нитей на приемные устройства.

Прядильный раствор подаётся на прядильную машину для формования волокон. Рабочими органами, непосредственно осуществляющими процесс формования химических волокон на прядильных машинах, являются фильеры. Изготавливаются фильеры из тугоплавких металлов – платины, нержавеющей стали и др. – в форме цилиндрического колпачка или диска с отверстиями.

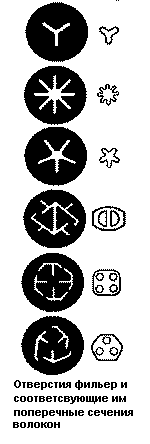

В зависимости от назначения и свойств формуемого волокна количество отверстий в фильере, их диаметр и форма могут быть различными (круглые, квадратные, в виде звездочек, треугольников и т.п.). При использовании фильер с отверстиями фигурного сечения получают профилированные нити с различной конфигурацией поперечного сечения или же с внутренними каналами. Для формирования бикомпонентных (из двух и более полимеров) нитей отверстия фильер разделены перегородкой на несколько (две или более) частей, к каждой из которых подаётся свой прядильный раствор.

При формировании комплексных нитей используют фильеры с небольшим числом отверстий: от 12 до 100. Сформованные из одной фильеры элементарные нити соединяются в одну комплексную (филаментную) нить и наматываются на бобину. При получении штапельных волокон применяют фильеры с количеством отверстий в несколько десятков тысяч. Собранные вместе с нескольких фильер нити образуют жгут, который затем разрезается на штапельные волокна определенной длины.

Прядильный раствор дозировано продавливается через отверстия фильер. Вытекающие струйки попадают в среду, вызывающую затвердевание полимера в виде тонких волокон. В зависимости от среды, в которой происходит затвердевание полимера, различают мокрый и сухой способы формования.

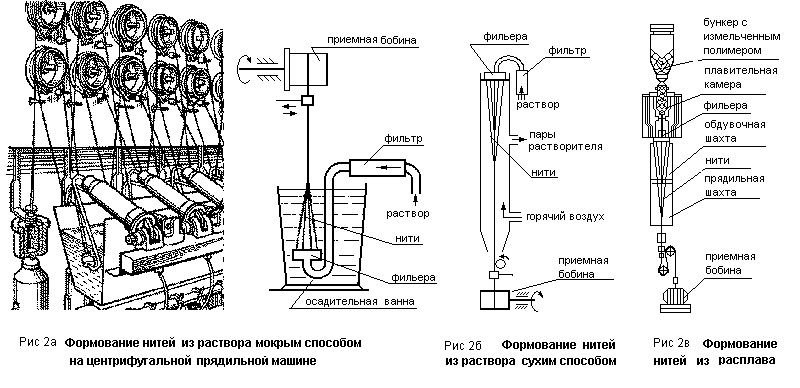

При формовании волокон из раствора полимера в нелетучем растворителе (например, вискозных, медно-аммиачных, поливинилспиртовых волокон) нити затвердевают, попадая в осадительную ванну, где происходит их химическое или физико-химическое взаимодействие со специальным раствором, содержащим различные реагенты. Это «мокрый» способ формования (Рис 2а).

Если формование проводят из раствора полимера в летучем растворителе (например, для ацетатных и триацетатных волокон), средой затвердевания является горячий воздух, в котором растворитель испаряется. Это «сухой» способ формования (Рис 2б).

При формовании из расплава полимера (например, полиамидных, полиэфирных, полиолефиновых волокон) средой, вызывающей затвердевание полимера, служит холодный воздух или инертный газ (Рис 2в).

Скорость формования зависит от толщины и назначения волокон, а также от метода формования.

Прядильный раствор в процессе превращения струек вязкой жидкости в тонкие волокна одновременно вытягивается, этот процесс называется фильерная вытяжка.


Литературные источники:
Большая Советская Энциклопедия;
Калмыкова Е.А., Лобацкая О.В. Материаловедение швейного производства: Учеб. Пособие,- Мн.: Выш. шк., 2001- 412с.
Мальцева Е.П., Материаловедение швейного производства, - 2-е изд., перераб. и доп.- М.: Легкая и пищевая промышленность, 1983,- 232.
Бузов Б.А., Модестова Т.А., Алыменкова Н.Д. Материаловедение швейного производства: Учеб. для вузов,- 4-е изд., перераб и доп.,- М., Легпромбытиздат, 1986 – 424.

Домашняя | Вверх | Получение сырья | Приготовление прядильного раствора | Формование волокна | Вытягивание и термообработка | Отделка волокна | Модификация волокон | Штапельное волокно

© Клепачева Л.С. 2006-2008 е-mail: larklas@mail.ru
