Как правильно подключить ADSL splitter.

1.
   В разъем LINE сплиттера подключают городскую телефонную линию.
   Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM.
   Других вариантов не встречал.

   Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема.
   Если отводы/разветвления до сплиттера есть, то телефонные аппараты
   должны быть включены через "микрофильтры".
   Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2.
   В разъем MODEM сплиттера подключают ADSL модем.
   В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT,
   в сплиттерах D-Link этот разъем называют ADSL.
   у SIEMENS он называется NT. (Network Termination)


3.
   В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п.
   Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE !
   Иногда этот разъем называют TEL, - сплиттеры D-Link, микрофильтры, ISDN сплиттеры.
   У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service)



Рис.1.1 ADSL сплиттер ZyXEL AS 6 EE

Рис.2 Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE,
      для примера взят модем ZyXEL 660H

   Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода.
   Желательно полностью избавиться от ТРП кабеля ("лапша под гвоздик").
   В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое.
   Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС,
   не должно превысить теоритические 5-6 км. (Длина кабеля)
   Лучший вариант - протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и
   от сплиттера до ADSL модема. Например:

   Кабель витая пара UTP, категория 5, 2 пары, solid UTP2-C5E-SOLID-GY

   Двухпарный кабель идеально подходит для оконцовки под RJ11.
   Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!
   (Вилки  RJ11, провода, инструмент и прочее можно найти в
								http://www.sonet.ru
								http://www.setium.ru
								http://comport.spb.ru

   В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах
   фирмы ZyXEL разъем MODEM заменили на RJ45.
   Во всех разъемах сплиттеров исползуются два центральных контакта.



Возможные варианты подключения ADSL splitter'а.

Каскадное подключение.
Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами.
Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет. Смотри схему Рис.6.

Рис.3  Каскадное подключение.

Схему подключения на Рис.4 используют в безвыходных ситуациях, когда изменить
телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется.
Иногда, в целях экономии микрофильтр/сплиттер не используют вообще.
Как результат - телефон мешает работе ADSL модема (частые потери связи).
В телефоне шум при работе ADSL модема.

Вместо микрофильтра можно использовать ещё один ADSL сплиттер.
При этом у второго сплиттера разъем MODEM не используется.
Оставшиеся два разъема подключить как показано на Рис.4

Рис.4  Использование микрофильтров.

Вообще, если посмотреть договор с оператором телефонной связи, то
в нем, в договоре, сказано - "одна телефонная линия - один телефонный аппарат".
Если у вас офис, то подключайте линию в мини-АТС.
Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте
линию в DECT базу, а дальше радиотрубки в каждую комнату.
Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают,
но вот пять и более аппаратов - это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны,
Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии.
Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии
перестанет проходить вызывной сигнал.
Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter.

Электроника - это наука о контактах. Когда надо - его нет. Когда не дадо - он есть (С)


Самая распространенная ошибка - это когда подключают телефоны до сплиттера.

Ещё вариант - сплиттер включают куда-нибудь, где-нибудь включат ADSL модем.
Везде, где возможно, подключат телефоны.
Понятное дело, что работает все это "как-нибудь".

Иногда подключают телефонную линию в разъем сплиттера PHONE.
Телефонные аппараты включают в разъем сплиттера LINE.
При таком включении телефонные аппараты работать будут,
ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации
неправильное расположение разъемов при подключении сплиттера.
Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь.
Если взглянуть на фото ADSL сплиттера [Рис.1.1, Рис.9, Рис.13, рис.14] и посмотреть в документацию,
то получается что разъем PHONE должен быть там, где расположен разъем LINE.
Смотрите сами, скрины взяты из документации к модемам.
Исключение только для ISDN сплиттера ZyXEL на Рис.19

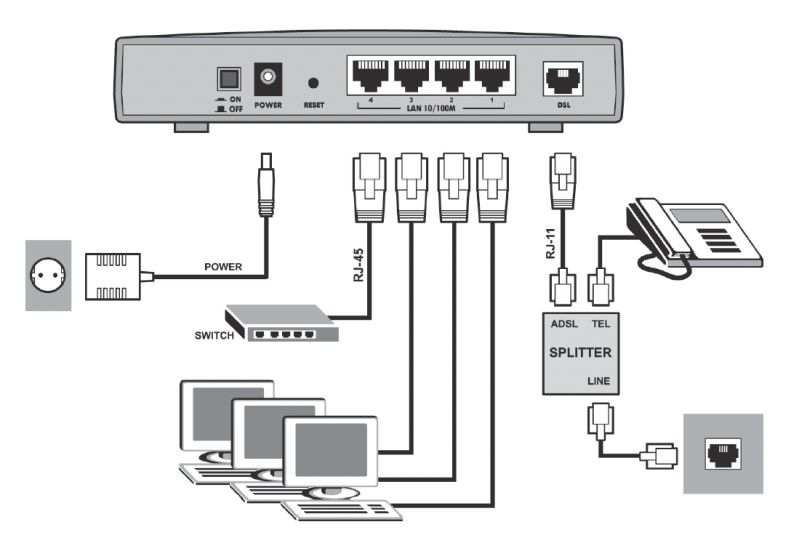

Рис.5 Варианты подключения сплиттеров от производителя. Взято без изменений из документации.

В последней картинке видимо пытались изобразить варианты подключения микрофильтров.


Далее подробнее про сплиттеры. Схемы и что у них там внутри.

ADSL splitter SIEMENS.

 модель S50010-D1010-A200-01.

 Защита - две термички (F1 и F2), разрядник GD1 и C4.
 Нагрузочная емкость на телефонию - 70nF
 Проходное сопротивление          - 12 Ом
 Развязка выхода для ADSL модема  - емкостная.
 Фильтрация - система полосовых/резонансных трансформаторов.
 Очень качественные разъемы RJ11 с экранирующей защитой.
 Плата двухсторонняя, стеклотекстолит.

 Рис.6  Схема ADSL сплиттера.

  F1, F2    - 0,25A
  GD1       - CG2-350
  R8        - 470 Ом
  C1, C2    - 0,1uF 400V
  C4        - 33pF 1,6kV
  C5-C8,C10 - none
  C11,C15   - 10nF 630V
  C12       - 180pF 630V
  C13,C14   - 2,2nF 400V
  C16       - 150pF 630V
  C17-C19   - 6,8nF 400V
  C20       - 4,7nF 400V
  C21,C22   - 3,3nF 400V
  C23       - 22nF 1kV


 Схема модели S50010-D1010-A200-03 похожа.
 Трансформаторы выполнены как стандартное изделие. (как в сетевых картах)
 Намотка трансформаторов более сложная. Возможно внутри сборки есть конденсаторы.
 Нагрузочная емкость на телефонию - 50nF

 Частотная характеристика сплиттера SIEMENS.

 Рис.7 прохлждение сигнала LINE-POTS.

  Рис.8 прохождение сигнала LINE-NT.

 просто какой-то  HI-END  :)

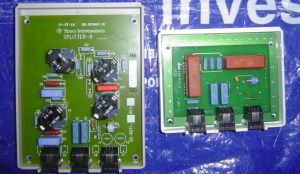

сплиттеры SIEMENS S50010-D1010-A200-01 и S50010-D1010-A200-03,
корпуса одинаковые, но у ...А200-03 плата меньше.
(у S50010-D1010-A200-03 лишнюю часть корпуса можно отрезть самостоятельно)

Рис.8

ADSL splitter ECI.

 Схема сплиттера ECI-TELECOM более компактна.
 Отсутствует развяка для ADSL.
 Защита - единственный варистор.
 Нагрузочная емкость на телефонию  - 200nF
 Проходное сопротивление           - 12 Ом
 Плата стеклотекстолит, духсторонняя.
 Очень качественные 6-и контактные разъемы RJ11. (разьем ADSL - RJ45)
 Неиспользуемые для телефонии контакты в разъемах LINE и PHONE содинены.

 Сплиттер можно переделать в SIEMENS, добавив в разрыв цепи,
 между разъемами LINE и MODEM, бескорпусные SMD конденсаторы
 0,1 - 0,06 мкФ х 250 - 400 Вольт. Место на плате есть.

 Рис.9

ADSL splitter ZyXEL AS 6 EE.

 Защита - варистор VR1.
 Нагрузочная емкость на телефонию - 90nF
 Проходное сопротивление          - 14 Ом
 Развязка выхода для ADSL модема  - нет.
 Фильтрация - система полосовых/резонансных трансформаторов.
 Плата односторонняя, гетинакс.
 Основная проблема - пропадание контакта, некачественная пайка разъемов и деталей.

  Рис.10 схема сплиттера ZyXEL (PSTN).

 C1     - 56nF 400V
 C2-C4  - 33nF 400V

 Частотная характеристика сплиттера ZyXEL (PSTN)
 (понятно, что прохождение сигнала LINE-ADSL
  смотреть бесполезно :)

 Рис.11 прохождение сигнала LINE-PHONE.


 Рис.12 прохождение сигнала LINE-PHONE. (подробнее)
       здесь интересно сравнить с SIEMENS, рис.7


 Рис.13  Сплиттер фирмы ZyXEL (PSTN)

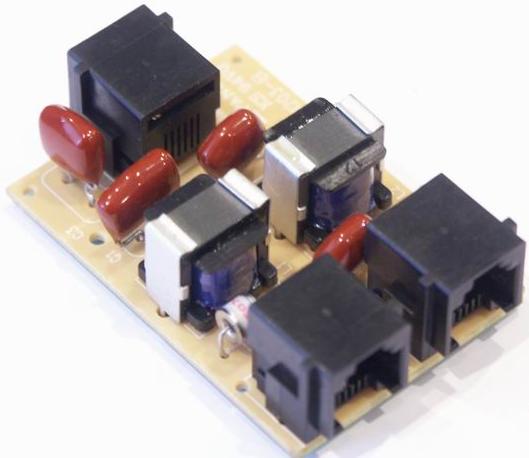

 Рис.14  Сплиттер фирмы D-Link.   ...или HUAWEI.   Не помню :)



Рис.15   Это тоже ADSL сплиттер фирмы D-Link. :)

ADSL MICROFILTER.


 Рис.16

Схема очень похожа на совковые фильтры АВУ и фильтры сигнализаций УВО.
Tолько размеры у микрофильтра в пять раз меньше.
частотную характеристику снимать нет никакого удовольствия.
Этакое вот ублюдство...

Рис.18  на фотографии фильтр АВУ, микрофильтры ZyXEL и т.п.

ADSL ISDN splitter.

 производитель неизвестен.
 особо распространяться не стану, скажу лишь что схема
 чем-то напоминает рис.6, только все какое-то маленькое, игрушечное.
 Материал, детали и монтаж напоминают вышеупомянутый ZyXEL.
 Соответственно теже грабли с качеством и надежностью.

Рис.19


 Разьемы ADSL и LINE соединены напрямую, без всякой развязки,
 поэтому частотную характеристику прохождения сигнала между
 этими разъемами приводить нет смысла.

Рис.20 Прохождение сигнала  LINE-PHONE.

 ...как видно ослабление сигнала начинается после 100КГц.

 В Санкт-Петербурге не видел ни одного безглючного подключения на линиях с АВУ.
 (пока только тестовые подключения)
 На всех таких линиях, при подключении ADSL over ISDN оборудования,
 начинаютя проблемы с ВЧ каналом АВУ. Появляется жуткий шум в линии при разговоре в ВЧ канале.
 Иногда ещё и вызывной сигнал не проходит. Все-таки ISDN и АВУ немного разные вещи.
 ISDN - цифра, АВУ - кажись, на основе амплитудной модуляции.
 Очевидно шум от DMT каналов ADSL спектра влияет на модуляцию ВЧ канала АВУ. :)
 Если я не прав - обоснуйте.

 Есть и обратная проблема.
 Если в телефонном кабеле живут одновременно абонент подключенный по
 ADSL AnnexA и на другой паре АВУ абонент, то скорее всего,
 у АВУ абонента подключенного по ВЧ каналу появятся шумы в линии.
 (звуковой диапазон частот.)
 Чем хуже телефонный кабель, низкое сопротивление изоляции,
 меньше переходное затухание между парами, тем выше вероятность проблемы.

 Выводы:

 Сплиттеры SIEMENS - качество и надежность.
 Замечено улучшение работы  Dial-UP модемов при подключении через сплиттер SIEMENS.
 (уменьшение ретрейнов, увеличение средней скорости.)
 Недостаток только один - это очень большие габариты и цена.
 На некачественных телефонных линиях, с некоторыми DSLAM и разновидностями
 ADSL модемов, возможны незначительные ВЧ шумы (шипение) в головом диапазоне частот.
 Если ВЧ шум очень сильный, сплиттер подключен правильно
 и замена сплиттера/модема на другую модель не помогает,
 то причина шумов - серъезное повреждение телефонного кабеля.

 Как альтернативу SIEMENS можно использовать  ECI-Telecom.
 SIEMEN и ECI-Telecom официально нигде не продаются.
 Если найдете, то только бывшие в употреблении.
 Практика показывает, что качество их от времени не зависит.

 Сплиттеры ZyXEL и D-Link очень компактны, их удобно монтировать в
 коммуникационных щитах, коробах и внутри миниАТС.
 На этом их плюсы заканчиваются.

 Про остальные сплиттеры/микрофильтры вообще ничего хорошего сказать не могу.

 Что ещё:

 Ещё есть cовершенно бессистемная проблема.
 А именно, при подключении через сплиттер миниАТС SAMSUNG NX-308, LG и т.п.
 После завершения входящего вызова миниАТС не отпускает линию.
 Лечится заменой сплиттера (не всегда).
 Ещё помогает установка после сплиттера Детектор отбоя
 ("отбойник", Busy Tone Detector). http://www.npficon.ru/
