УСТАНОВКИ АНТИНАКИПНОЙ ЭЛЕКТРООБРАБОТКИ
Установка антинакипной электрообработки воды предназначена
для предотвращения накипеобразования в водогрейных теплогенераторах
и сетевых подогревателях паровых котельных.
Образование накипи резко снижает эффективность работы паровх и
водогрейных котлов и нарушает нормальное теплоснабжение потребителей.
Наличие слоя накипи в трубах котлов увеличивает термическое сопротивление
стенки трубы, уменьшает расход воды, проходящей через еотел. Это в свою
очередь приводит к недогреву воды, к снижению теплопроизводительности
котла, перегреву труб и быстрому выходу их из строя.
Большинство существующих способов борьбы с накипеобразованием сложны
в аппаратном устройстве и эксплуатации, в этом выгодно отличаются от них
установки антинакипной электрообработки воды (АНУ).
В состав установки входит: антинакипный аппарат и стабилизатор тока
(СТ-1) для питания его постоянным током.
Антинакипный аппарат представляет собой герметичный стальной разъемный
корпус цилиндрической формы с двумя сферическими днищами, внутри которого
расположены два графитовых электрода (анода). Катодами являются перегородки
и корпус аппарата.
При подаче на электроды постоянного напряжения в 24В в воде,
проходящей между ними, под действием постоянного тока, частицы накипи
осаждаются на поверхности катодов в виде рыхлой зернистой массы, которая
удаляется механическим путем через определенные промежутки времени
(3-4 месяча).
Использование АНУ позволяет перевести ситемы теплоснабжения в
бессточный режим и резко уменьшает забор свежей воды, а так же исключить
сброс в канализацию и водоемы продувочных вод и высокоминерализованных
стоков химводоподготовки, исключит дополнительные затраты на очистку
сливных вод, приобретение реагентов и содержание лаборантов и лабораторий
химводоподготовки, уменьшит экологическое загрязнение прилегающих территорий.
Отсутсвие насосов, смесителей и другого дополнительного оборудования,
необходимого при установке химводоподготовки приводит к экономии
электроэнергии. Потребление электроэнергии самой установкой очень мало,
что позволяет устанавливать ее на котельных в районах с дефицитом электроэнергии.
Простота устройства АНу и ее обслуживание позволяет контролировать
работу дежурному оператору котельной, не требуя при этом дополнительного
обслуживающего персонала.
В насыщенных технологическим оборудованием котельных всегда оказывается
дефицит свободных площадей, поэтому небольшие габаритные размеры
установки позволяют разместить ее в котельной, не создавая при этом
специальных помещений. Этим же обусловлена комплектация АНУ
блочных транспортабельных котельных (МЭК, БЭК,
ТКУ).
Лабораторные и производственные испытания АНУ позволили доработать ее
конструкцию и во время промышленных испытаний на 11 котельных в различных
регионах страны получен эффект предотвращения накипеобразования от 93% до
полного отсутствия накипи.
Технические характеристики
| Наименование параметра |
Ед. измер. |
АНЦ-70 |
АНЦ-35 |
| Номинальная производительность |
м3/ч |
70 |
35 |
Параметры тока, питающего установку
напряжение
сила тока |
В
А |
6-24
21 |
6-24
21 |
| Максимальная электрическая мощность |
кВт |
0,5 |
0,5 |
| Площадь графитового электрода(анода) |
м2 |
1,7 |
0,85 |
| Количество графитовых анодов |
шт |
2 |
2 |
| Масса графитового анода |
кг |
40 |
20 |
Размеры корпуса установки
внутренний диаметр
высота |
мм
мм |
500
2150 |
500
1350 |
| Масса установки не более |
кг |
550 |
350 |
| Средняя наработка на отказ, не менее |
ч |
500 |
500 |
| Срок службы не менее |
лет |
10 |
10 |

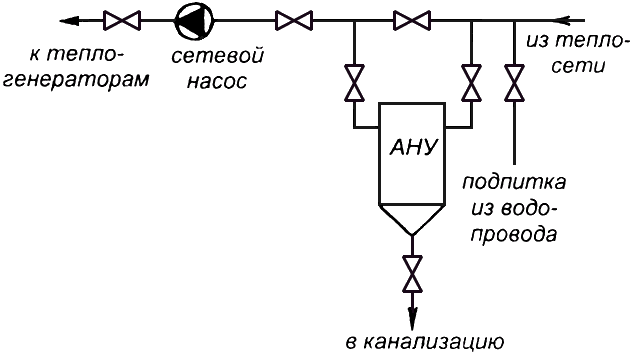

Схема включения установки

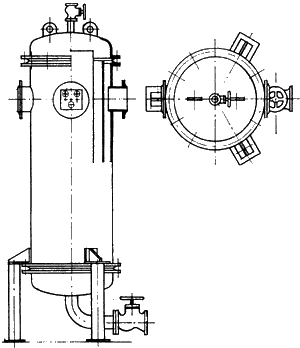

Схема установки
|
|
