ДЫМОСОСЫ
|
Дымососы являются непременным элементом газовоздушных трактов энергетических
объектов, использующих органическое топливо - тепловых электрических станций.
Технические характеристики дымососов в значительной степени определяют энерго-
и материалосберегающие показатели, а также показатели эксплуатационной
надежности комплектуемых машинами объектов.
Дымососы предназначены для комплектации стационарных паровых и водогрейных
котлов. Допускается применение котельных дымососов в различных отраслях
промышленности, например, в системах газоочистки, аспирации и др.
|
Обозначение
(ТУ 108.1360-85) |
Направление вращения |
Производи тельность, тыс. м3/ч |
Давление Па |
Потребл. мощность, кВт |
Двигатель (кВт) |
Масса, кг |
Длина, мм |
Ширина, мм |
Высота, мм |
| ДН 6,3-1000 об./мин |
лев/прав. |
3,4 |
390 |
0,66 |
4А112М6(3) |
370 |
1150 |
1240 |
1175 |
| ДН 6,3-1500 об./мин |
лев/прав. |
5,102 |
880 |
1,5 |
4А112М4(5,5) |
370 |
1150 |
1240 |
1175 |
| ДН 8-1000 об./мин |
лев/прав. |
6,97 |
630 |
1,5 |
4АМ160S6(11) |
515 |
1165 |
1330 |
1195 |
| ДН 8-1500 об./мин |
лев/прав. |
10,46 |
1430 |
5,1 |
4АМ160S4(15) |
520 |
1165 |
1330 |
1195 |
| ДН 9-1000 об./мин |
лев/прав. |
9,93 |
800 |
2,7 |
4АМ160S6(11) |
592 |
1205 |
1490 |
1360 |
| ДН 9-1500 об./мин |
лев/прав. |
14,9 |
1810 |
9,1 |
4АМ160S4(15) |
592 |
1205 |
1490 |
1360 |
| ДН 10-1000 об./мин |
лев/прав. |
13,62 |
990 |
4,6 |
4АМ160S6(11) |
742 |
1360 |
1650 |
1505 |
| ДН 10-1500 об./мин |
лев/прав. |
20,43 |
2230 |
15,5 |
4АМ180М4(30) |
742 |
1360 |
1650 |
1505 |
| ДН 11,2-1000 об./мин |
лев/прав. |
19,13 |
1240 |
8,1 |
4АМ200М6(22) |
1048 |
1505 |
1845 |
1690 |
| ДН 11,2-1500 об./мин |
лев/прав. |
28,7 |
2810 |
27,2 |
4АМ200L4(45) |
1048 |
1505 |
1845 |
1690 |
| ДН 12,5-1000 об./мин |
лев/прав. |
26,6 |
1550 |
14,0 |
4АМ200L6(30) |
1329 |
1745 |
2050 |
1885 |
| ДН 12,5-1500 об./мин |
лев/прав. |
39,9 |
3510 |
47,2 |
4АМ250S4(75) |
1329 |
1745 |
2050 |
1885 |
| ДН 13-1000 об./мин |
лев/прав. |
40,0 |
1450 |
22,0 |
4АМ200L6(30) |
1560 |
2080 |
2270 |
1990 |
| ДН 13-1500 об./мин |
лев/прав. |
60,0 |
3270 |
74,0 |
4АМ250М4(90) |
1560 |
2080 |
2270 |
1990 |
| Д-3,5М-1500 об./мин |
прав. |
4,3 |
450 |
0,84 |
4АМ100S4(3) |
100 |
705 |
585 |
715 |
|
Аэродинамические параметры дымососов приведены в таблице, причем
производительность, полное давление и потребляемая мощность соответствуют
работе при полностью открытом направляющем аппарате на тракте с
характеристикой, проходящей через точку максимального КПД (83%), атмосферном
давлении (760 мм рт.ст.) и температуре дымовых газов 200оС
(плотность 0,75 кг/м3).
Центробежные дымососы изготовляются левого и правого направлений вращения.
Левым считается вращение рабочих колес против направления движения часовой
стрелки, если смотреть на дымосос со стороны электродвигателя; соответственно,
правым считается обратное направление вращения.
Дымососы ДН-12,5; ДН-11,2; ДН-10 и ДН-9 предназначены для отвода
дымовых газов. Дымососами комплектуются котлы с уравновешенной тягой на
твердом топливе паропроизводительностью 2,5 ... 25 т/ч,
газомазутные котлы той же паропроизводительности, а также газомазутные
водогрейные котлы теплопроизводительностью 4 ... 10 Гкал/ч.
Допускается применение дымососов в технологических установках.
Температура окружающего воздуха не должна быть ниже -30оС и выше
+40оС; максимально допустимая температура перемещаемых дымовых
газов на входе в дымососы не должна превышать +200оС.
Основными узлами дымососов являются рабочее колесо, улитка, всасывающая
воронка, осевой направляющий аппарат и постамент.
Рабочие колеса дымососов состоят из крыльчатки и ступицы. Крыльчатка
представляет собой сварную конструкцию, состоящую из 16 листовых загнутых
назад лопаток, расположенных между основным и коническим покрывающими
дисками. Лопатки и покрывающий диск - штампованные.
Дымососы выполняются без автономной ходовой части с непосредственной посадкой
рабочего колеса на вал электродвигателя-привода. С целью предотвращения
перегрева подшипников электродвигателей, расположенных со стороны рабочих
колес (передних подшипников), посадочные поверхности ступиц рабочих колес
выполняются со шлицевыми пазами.
|
 |

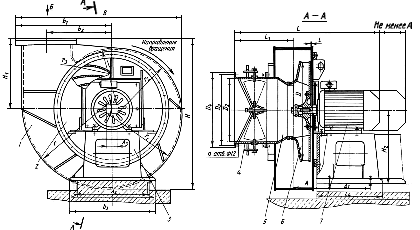

Рис. 30.
Центробежные дымососы одностороннего всасывания ДН-12,5; ДН-11,2; ДН-10;
ДН-9 при j = 90о (правые):
1 - улитка;
2 - диафрагма;
3 - постамент;
4 - осевой направляющий аппарат;
5 - всасывающая воронка;
6 - рабочее колесо;
7 - электродвигатель (ходовая часть)
|
| Типоразмер |
Размеры, мм |
| дымососа |
A |
A1 |
A2 |
A3 |
B |
b1 |
b2 |
b3 |
D |
D2 |
D3 |
D4 |
L |
L1 |
L4 |
l |
H |
H1 |
H2 |
r |
r1 |
r2 |
r3 |
n |
| ДН-12,5 |
368 |
565 |
760 |
125 |
2050 |
1170 |
813 |
860 |
1250 |
830 |
875 |
905 |
1745 |
667 |
765 |
25 |
1885 |
875 |
732 |
1070 |
945 |
820 |
687 |
16 |
| ДН-11,2 |
343 |
565 |
760 |
112 |
1843 |
1053 |
728 |
860 |
1120 |
660 |
702 |
728 |
1505 |
577 |
765 |
23 |
1690 |
785 |
702 |
960 |
848 |
736 |
616 |
12 |
| ДН-10 |
315 |
330 |
610 |
100 |
1650 |
945 |
650 |
710 |
1000 |
660 |
702 |
718 |
1360 |
555 |
535 |
20 |
1506 |
700 |
602 |
858 |
758 |
658 |
550 |
12 |
| ДН-9 |
296 |
330 |
610 |
90 |
1490 |
855 |
585 |
710 |
900 |
530 |
570 |
596 |
1205 |
490 |
535 |
18 |
1360 |
630 |
582 |
773 |
683 |
593 |
495 |
12 |
Примечание. Размер L указан по наибольшему габаритному размеру комплектующего
электродвигателя-привода.
Улитки дымососов сварные из листовой стали. Для создания необходимой
жесткости торцевые стенки улиток усиливаются оребрением из полос.
Выем ротора дымососов (электродвигатель-привод с насаженным рабочим
колесом) осуществляется через отверстие в торцевой стенке улиток,
расположенной между рабочим колесом и электродвигателем.
|
|
|
