ВОДОПОДГОТОВИТЕЛЬНЫЕ УСТАНОВКИ
Водоподготовительные установки предназначены для умягчения питательной
воды для котельных агрегатов и других объектов, где требуется
умягченная вода.
Водоподготовительные установки разработаны для объектов, где в качестве
исходной воды используется вода из хозяйственно-питьевого водопровода или
природная сырая вода.
Устройство и принцип работы:
Водоподготовительная установка (ВПУ) состоит из противоточного ионитного
фильтра, бака приготовления раствора соли, агрегата электронасосного,
смонтированных на раме и соединенных трубопроводами с арматурой.

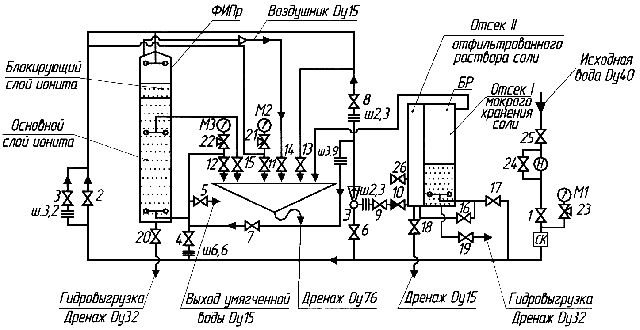

Гидравлическая схема ВПУ1
Условные обозначения:
ФИПр - фильтр ионитный противоточный
БР - бак раствора соли
Э - эжектор
Н - агрегат электронасосный
|
СК - счетчик водомерный
М - манометры
Ш - шайбы дроссельные
|
Порядок работы
Работа установки включает в себя выполнение следующих операций:
Умягчение воды;
Взрыхление катионита;
Регенерация катионита;
Отмывка катионита от продуктов регенерации;
Взрыхление катионита.
Подача воды при выполнении всех операций производится одним постоянно
работающим насосом. Вентили на байпасной линии насоса 24 и на выходе из
установки 5 должны быть открыты на такую величину, которая обеспечит
требуемую нагрузку и напор при выполнении всех операций. При этом давление
воды после насоса должно поддерживаться на уровне 0,5-0,6 МПа, а давление
воды на выходе из ионитного фильтра должно быть не менее 0,04 МПа.
Требуемые расходы воды и раствора соли при регенерации катионита
обеспечиваются установкой дроссельных шайб во фланцевых разъемах на
соответствующих линиях.
Регенерация катионита перед первым пуском не требуется, если поставка
катионита будет осуществляться в Na-форме.
При умягчении исходная вода насосом через вентиль 2 подается в ионитный
противоточный фильтр и, пройдя его сверху вниз при открытом вентиле 5,
поступает в бак питательной воды.
Жесткость умягченной воды не должна превышать 15 мкг-экв/кг во время
всего фильтро-цикла. Прозрачность умягченной воды - 40 см по шрифту. После
увеличения жесткости более 15 мкг-экв/кг установка переводится в режим
регенерации.
По окончании операции умягчения вся участвовавшая в ней арматура закрывается.
|
|
