ПИТАТЕЛИ ТОПЛИВА ЛЕНТОЧНЫЕ ПТЛ
Питатели топлива ленточные ПТЛ-400, ПТЛ-600 предназначены для непрерывного
заброса топлива (каменных, бурых углей и антрацитов) в зону сжигания топок
паровых и водогрейных котлов.
Питатели представляют собой следующую конструкцию:
|

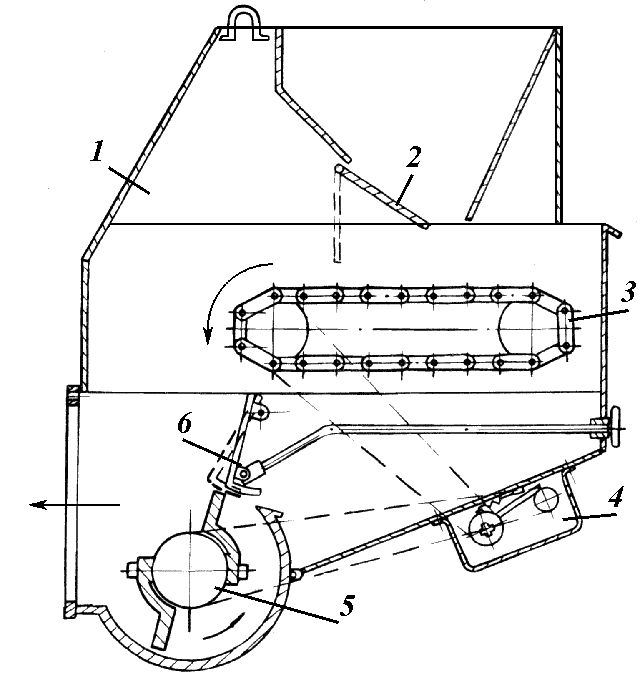

Условные обозначения:
1 - угольный ящик
2 - регулирующая заслонка
3 - пластинчатый транспортер
4 - импульсный вариатор
5 - ротор
6 - разгонная плита
|
Угольный ящик с установленными в нем заслонками и перегородками
обеспечивает поступление угля на транспортер.
Транспортер, состоящий из штампованных пластин, подает уголь на
забрасывающее устройство, которое в зависимости от числа оборотов
ротора производит заброс угля с соответсствующей дальностью.
Вращение ротора и перемещение транспортера осуществляется приводом,
состоящим из электродвигателя, импульсного вариатора, ременных и цепных
передач.
Конструкция питателя обеспечивает ремонт, технический осмотр и смазку
механизмов без снятия питателя с котла.
Питатели топлива ленточные ПТЛ-400, ПТЛ-600 взаимозаменяемы с питателями
ЗП-400-М2 и ЗП-600-М2, но имеют ряд конструктивных преимуществ:
- увеличена мощность электродвигателя с 1.1 кВт до 2.2 кВт для ПТЛ-400
и до 3.0 кВт для ПТЛ-600, что обеспечивает безаварийную работу при
отклонениях от нормального режима работы (сбои и перегрузки в подаче угля и др.);
- установлен экран защиты электродвигателя от теплового излучения;
- усовершенствована конструкция цепи транспортера (втулочная цепь заменена
втулочно-роликовой), что позволяет повысить нагрузку по углю на 50%,
увеличить срок службы цепи в 2-3 раза и обеспечивает плавность работы цепи;
- переработана конструкция муфты транспортера с целью улучшения ее работоспособности;
- в конструкции ротора учтены тепловые расширения, что позволило устранить
заклинивание в подшипниковых узлах.
Питатели изготавливаются по ТУ 24.104-95.
Технические характеристики приведены в таблице.
| Технические характеристики |
ПТЛ-400 |
ПТЛ-600 |
| Рабочая ширина ротора, мм |
400 |
600 |
| Размеры кусков угля, мм, не более |
40 |
| Содержание мелочи (0..6мм) в%, не более |
60 |
| Частота вращения ротора, об/мин |
470, 660, 910 |
| Производительность по углю, кг/час |
3200 |
5200 |
| Регулир. скорости движения транспортера |
бесступенчатое, вариатором |
| Срок службы, лет |
8 |
Электродвигатель:
мощность, кВт
частота вращения, об/мин |
(2.2) 1,1 (3.0)
1000 |
| Напряжение питающей сети, В |
380 / 220 |
Габаритные размеры, мм:
длина
ширина
высота |
725
810
1435
|
725
1010
1435
|
| Масса, кг |
458 |
543 |
|
|
