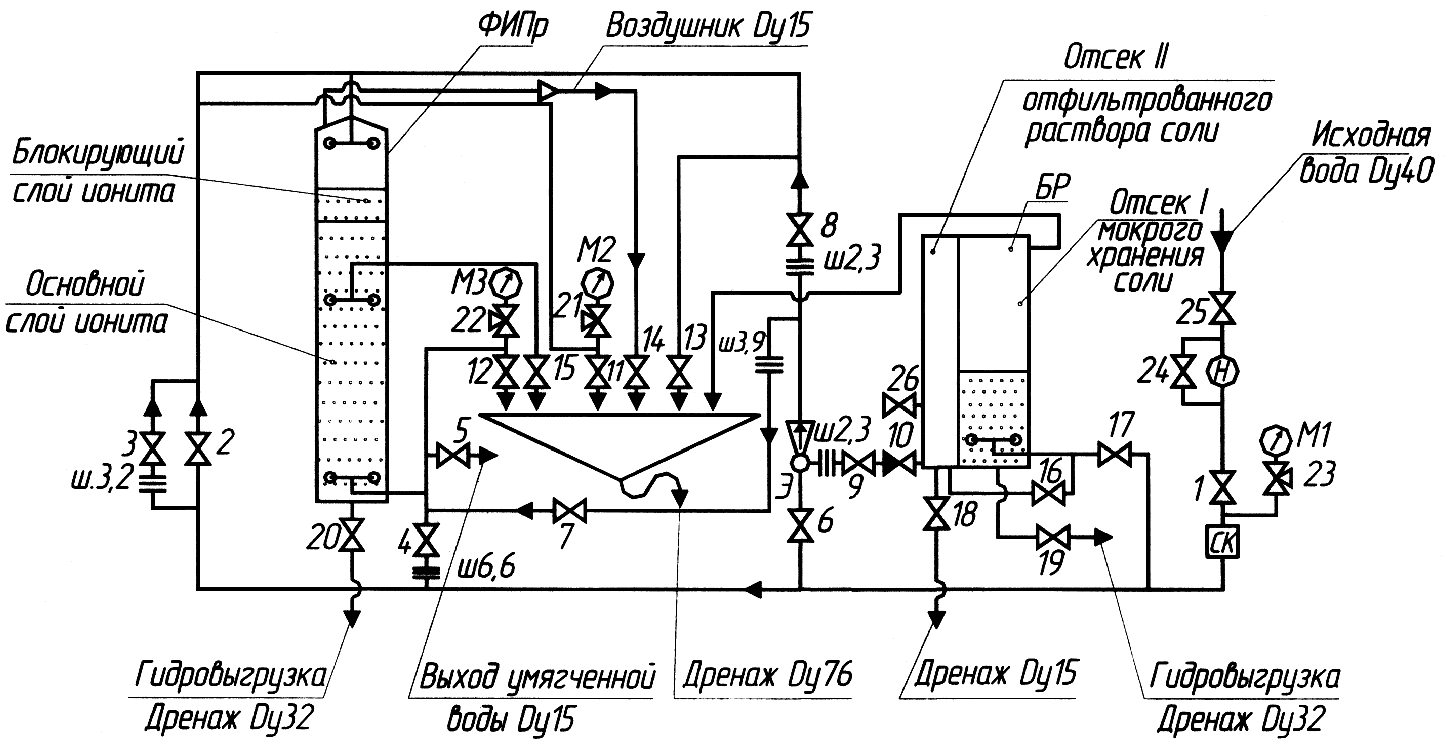

Гидравлическая схема ВПУ1

Условные обозначения:

ФИПр - фильтр ионитный противоточный БР - бак раствора соли Э - эжектор Н - агрегат электронасосный

СК - счетчик водомерный М - манометры Ш - шайбы дроссельные
